　　 DZ20系列塑料外壳式断路器(以下简称断路器)，其额定绝缘电压为660V，交流50HZ额定工作电压380(400)V及以下，其额定电流16A至1250A。一般作为配电用，其中Y、J 型的额定电流25A和Y型400A的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
　　四极断路器主要用于交流50Hz、额定电压400V及以下，额定电流100至630A三相四线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。
　　配电用断路器，在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。断路器符合IEC947-2、GBl4048.2等标准

2.适用工作环境

a．周围空气温度为-5~+40℃，24h内平均温度不超过+35℃； b．安装地点的海拔高度不超过2000m；
c．安装地点最湿月的平均相对湿度不超过90％，最湿月的平均最低温度不超过+25℃，并考虑到因温度变化发生在产品表面上的凝露；
d．污染等级为3级； e．安装类别Ⅲ

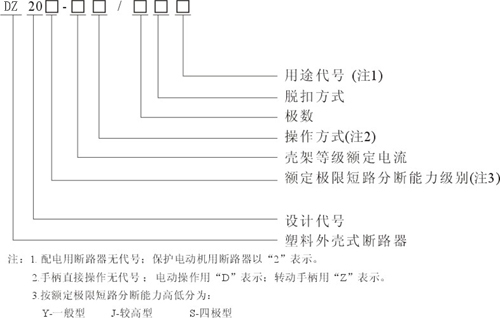

3.型号及其含义

4.技术参数

壳架等级额定电流Inm(A)	约定发热电流Ith(A)	短路分断能力级别	短路分判能力kA(有效值)		短路器额定电流In(A)
壳架等级额定电流Inm(A)	约定发热电流Ith(A)	短路分断能力级别	Icu/cosφ	Icu/cosφ	短路器额定电流In(A)
100	100	Y	18/0.30	14/0.30	16,20,25,32,40,50,63,80,100
100	100	J	35/0.25	18/0.30	16,20,25,32,40,50,63,80,100
225	225	Y	25/0.25	19/0.30	100,125,160,180,200,225
225	225	J	42/0.25	25/0.25	100,125,160,180,200,225
400	400	Y	30/0.25	23/0.25	200,250,315,350,350,400
400	400	J	42/0.25	25/0.25	200,250,315,350,350,400
630	630	Y	30/0.25	23/0.25	400,500,630
630	630	J	50/0.25	25/0.25	400,500,630
800	800	J	65/0.20	32.5/0.25	630,700,800
1250	1250	Y	50/0.25	38/0.25	630,700,800,1000,1250
1250	1250	J	65/0.20	32.5/0.25	800,1000,1250

5.脱扣特性

型号	配电用	电动机保护用
DZ20Y.J-100	10In	12In
DZ20Y.J-225	5In-10In	12In
DZ20Y-400	10In	12In
DZ20Y-400	5In-10In	-
DZ20Y.J-630	5In-10In	-
DZ20J-800	5In-10In	-
DZ20Y.J-1250	4In-7In	-

配电用断路器反时限特性见下表

试验电流名称	额定电流倍数	约定时间(h)			起始状态
试验电流名称	额定电流倍数	Inm≤40	40<In≤250	In>250	起始状态
约定不脱扣电流	1.05	≥1h	≥2h	≥2h	冷态
约定脱扣电流	1.30	<1h	<2h	<2h	热态
返回特性电流	3.0	可返回时间	可返回时间	可返回时间	冷态
返回特性电流	3.0	5s	8s	12s	冷态

电动机保护断路器反时限性见下表

试验电流名称	额定电流倍数	约定时间(h)	起始状态
试验电流名称	额定电流倍数	100<In≤400	起始状态
约定不脱扣电流	1.0	≥2h	冷态
返回特性电流	1.2	<2h	热态
	1.5	4min	热态
	7.2	4s<T≤10s	冷态

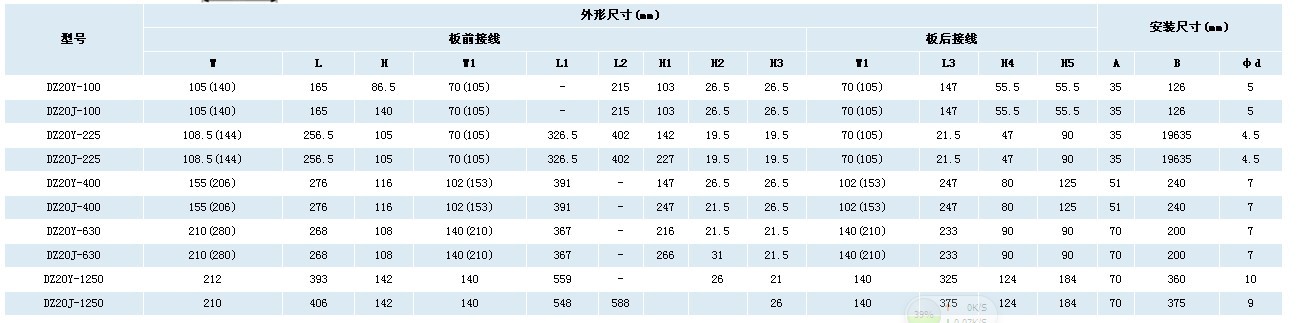

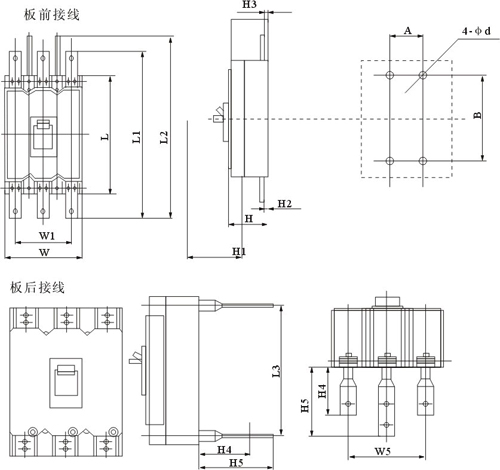

6.外型及安装尺寸
