LHCM1L漏电断路器代体常熟(CM1) - 上海荣控电气有限公司

　　LHCM1L系列塑料外壳漏电断路器(以下简称漏电断路器)是本公司采用好的技术，研制开发的新型漏电断路器之一，该产品具有体积小、分断高、分弧短、模块化、抗振动等优点。其额定绝缘电压为660V，适用于交流50Hz，额定工作电压690V及以下的电路中，作为人身间接触电保护之用，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的电气火灾事故，并可用于保护线路的过载及短路，亦可作为线路的不频繁转换之用。断路器符合IEC947-2、GBl4048.2等标准

2.适用工作环境

a.周围空气温度为-5℃～+40C，24h内平均温度不超过+35℃；
b.安装高度的海拔不超过2000rn；
c.大气条件湿月的平均相对湿度不超90％，最湿月的平均最低温度不越过+25℃，并考虑到因温度变化发生在产品表面上的凝露；
d.污染等级为3级； e.安装类别III； f. 可垂直安装，也可以水平安装； g.安装位置的外磁场在任何方向不应超过地磁场5倍。

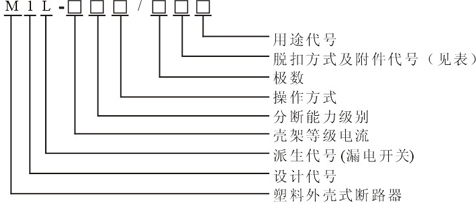

3. 型号及其含义

注：a.配电用无代号，保护电动机用Z；
b. 手柄操作无代号，电动操作P，转动操作Z；
c. L-标准型、M-较高分断型、H-高分断型；

过电流脱扣方式	报警附件	各种附件
过电流脱扣方式	报警附件	无	分励脱扣器	辅助触头	欠电压脱扣器	分励脱扣器辅助触头	分励脱扣器欠电压脱扣器	二组辅助触头	辅助触头欠电压脱扣器
瞬时脱扣器	无	200	210	220	230	240	250	260	270
瞬时脱扣器	报警触头	208	218	228	238	248		268	278
复式脱扣器	无	300	310	320	330	340	350	360	370
复式脱扣器	报警触头	308	318	318	338	348		368	378

4.技术参数

壳架等级电流(A)	额定电压(V)	极数	额定电流(A)	额定极限分断能力(kA)	功率因素(cosφ)	额定漏电动作电流(mA)	漏电动作时间(s)
100	230	2	16,20,25 32,40,50 63,80,100	30	0.3	30	≤0.1
	400	3		30	0.3	50	≤0.2
	400	4		30	0.3	50,100	≤0.2
225	400	3	100,125,140 180,200,225	30	0.3	50,100	≤0.2
225	400	4	100,125,140 180,200,225	30	0.3	200,300	≤0.2
400	400	3	225,250 315,350,400	50	0.3	100,200	≤0.2
400	400	4	225,250 315,350,400	50	0.3	300,500	≤0.2

注：表中所列漏电动作时间为快速型时间，需要延时型可另外订货。

5.脱扣特性

试验电流名称	起始状态	试验电流倍数	额定时间
			Inm100(A)		Inm(A)
			4<In≤63A	63<In≤100A	225	400
额定不脱扣电流	冷	1.05	1h	2h	2h	2h
额定脱扣电流	热	1.30	1h	2h	2h	2h
瞬动	冷	10	<0.2s	<0.2s	<0.2s	<0.2s

注:In≤40A时,瞬动电流为600A,不动作电流为101In

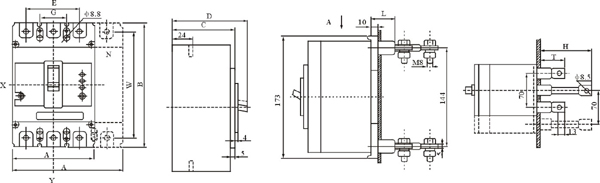

6.安装尺寸及外形尺寸

壳架电流(A)	极数	板前接线					板后接线				安装尺寸
壳架电流(A)	极数	A	B	C	D	E	W	L	H	T	G	W	φ
100	二,三	92	150	91	110	60	132	35	93	53	30	132	8.8
100	四	122	150	91	110	80	132	35	93	53	60	132	8.8
225	三	107	165	91	110	70	144	35	100	55	35	144	8.8
225	四	142	165	91	110	105	144	35	100	55	70	144	8.8
400	三	150	257	105	105	96	194	35	120	60	96	194	8.8
400	四	198	257	105	105	144	194	35	120	60	144	194	8.8
